Ünite Tekrar Testleri - 1

Bir araştırmacı özdeş ampuller ve özdeş piller kullanarak aşağıdaki K, L, M ve N devrelerinin oluşturmuştur.

Araştırmacı oluşturduğu devrelerden yararlanarak iki ayrı hipotezi test etmek istemiştir.

Hipotez 1 : Devrede seri bağlı ampul sayısı arttıkça ampullerin parlaklığı azalır.
Hipotez 2 : Devrede paralel bağlı ampul sayısının azalması ampullerin parlaklığını etkilemez.

Buna göre araştırmacının hipotezlerini destekleyebilme durumları ile ilgili aşağıdaki değerlendirmelerden hangisi yapılabilir?

Araştırmacı K ve N devrelerini kullanarak Hipotez 1’i destekler. Ancak Hipotez 2’yi kurduğu devrelerle destekleyemez. Araştırmacı K ve M devreleri ile Hipotez 1’i, N ve L devreleriyle Hipotez 2’yi destekler. Araştırmacı L ve N devrelerini kullanarak Hipotez 2’yi desteklerken Hipotez 1’i kurduğu devrelerle destekleyemez. Araştırmacı M devresine paralel bağlı özdeş bir ampul ve N devresine seri bağlı özdeş bir ampul eklerse; K ve N devreleriyle Hipotez 1’i, L ve M devreleriyle Hipotez 2’yi destekler.

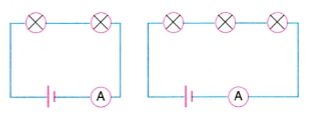

Ampulleri seri bağlayıp elektrik devresi kuran öğrencinin kurduğu hipotez ve yöntemi şu şekildedir.

Hipotez : Seri bağlı devrelerde toplam direnç arttıkça devreden geçen akım azalır.
Yöntem : Özdeş ampul, voltmetre, ampermetre ve pilleri kullanarak elektrik devreleri kurar.

Buna göre öğrencinin hipotezini desteklemek için kurduğu elektrik devreleri aşağıdakilerden hangisi olabilir?

Bir araştırmacı ampul sayısının ampul parlaklığı ile ilişkisini incelemek için aşağıdaki hipotezi kuruyor.

Hipotez : Bir elektrik devresinde seri bağlı ampul sayısı arttıkça ampullerin parlaklığı azalır.

Araştırmacı kurduğu hipotezi test etmek için yapacağı deneylerin düzeneklerini aşağıdaki gibi kuruyor.

I. Düzenek : 1,5 V’luk pil, 2 adet özdeş ampul, duy, pil yatağı ve bağlantı kabloları kullanarak ampullerin seri bağlandığı basit bir elektrik devresi kuruyor. Ampullerin parlaklığını gözlemliyor
II. Düzenek : ------

Buna göre araştırmacı II. deney düzeneğini aşağıdakilerden hangisi gibi kurarsa hipotezini test edebilir?

I. düzenekteki pil sayısını arttırarak ampullerin parlaklığını gözlemlemelidir. I. devredeki ampullere ilaveten devreye özdeş 1 tane ampul daha seri bağlayarak ampullerin parlaklığını gözlemlemelidir. I. düzenekteki ampullere paralel olacak şekilde 1 tane ampul daha ekleyerek ampullerin parlaklığını ölçmelidir. I. düzenekteki ampulleri seri değil paralel bağlayarak ampullerin parlaklığını biçmelidir.

Yukarıda basit malzemeler kullanılarak oluşturulan bir aydınlatma aracı ile ilgili gazete haberi verilmiştir.

Buna göre icat edilen bu aydınlatma aracı ile ilgili aşağıdakilerden hangisi söylenemez?

Bu aydınlatma aracı geceleri de bir çok evi aydınlatabilir. Aydınlatma aracı gündüzleri güneş ışığından faydalanamayan yerler için uygundur. Enerji tasarrufu sağlayan doğa dostu bir aydınlatma aracı tasarlanmıştır. Güneş ışığının yansıtılması prensibine dayanarak geliştirilmiştir.

Şekildeki özdeş ampuller kullanılarak oluşturulan elektrik devresinde;

I. Durum : a anahtarı açık, b anahtarı kapalı iken yanan ampullerin parlaklığı : X
II. Durum : a anahtarı kapalı, b anahtarı açıkken yanan ampullerin parlaklığı : Y
III. Durum : a ve b anahtarları kapalıyken yanan ampullerin parlaklığı : Z

olarak belirtilmiştir.

Buna göre ampullerle ilgili olarak aşağıdaki değerlendirmelerden hangisi yapılamaz?

Üçüncü durumda 3 numaralı ampülün parlaklığı birinci duruma göre azalır. Birinci durumda sadece 3 numaralı ampul yanar. İkinci durumda 1 ve 2 numaralı ampullerden aynı akım geçer. Parlaklıklar arasındaki ilişki X = Y = Z şeklindedir.

Bilgi: Şerit LED’ler, makaralara sarılmış halde satılan üzerine LED ampullerin yerleştirdiği yerleştirilmiş bir aydınlatma aracıdır. İç mekan ve dış mekan için ayrı ayrı satılmaktadır. Bu ikisinin tek farkı, dış mekan için satılan şerit LED’lerin üzerinde yağmurdan ve hava koşullarından etkilenmesin diye silikon bir kaplama olmasıdır.

Şerit LED üzerinde her 5 cm’de bir aynı devre bulunmaktadır.

Esra elindeki şerit LED’den 20 cm’lik A ve 15 cm’lik B parçası keserek A ve B parçalarını aşağıdaki gibi bağlayıp bazı ölçümler yapmıştır.

Buna göre aşağıdakilerden hangisi Esra’nın yaptığı ölçümler ile elde ettiği sonuçlardan biri olamaz?

A ve B parçalarına enerji sağlayan gerilimler aynıdır. 5’er cm’lik bölüm içerisinde bir LED’in çıkarılması diğer iki LED’i etkiler. A ve B parçalarında ana koldan geçen akım değeri birbirine eşittir. A ve B parçalarındaki LED’ler üzerinden geçen akımlar aynıdır.

Fen bilimleri dersinde Fatih Öğretmen özdeş ampulleri seri bağlayarak elde ettiği bir elektrik devrelerine ait aşağıdaki grafikleri tahtaya çizmiştir.

Grafikleri değerlendiren bazı öğrencilerin yorumları ise aşağıda verilmiştir.

Bertuğ : Ampul sayısı arttırıldıkça devreden geçen akım değeri de artmaktadır.
Kemal : Gerilimin artmasıyla devredeki akım şiddeti azalmıştır.
Nevin : Devredeki ampul sayısı artsa da ampullerin üzerinden geçen akım değişmemiştir.
Macit : Akım şiddeti ampul sayısı ile ters orantılıdır.

Buna göre yukarıda verilen öğrencilerden hangisinin yaptığı yorum doğrudur?

Bertuğ Nevin Kemal Macit

Bir araştırmacı pil, ampul, pil yatağı ve kablo kullanarak aşağıdaki iki deney düzeneğini kuruyor.

Yapılan deneyin gözlem sonuçları aşağıdaki yargılardan hangisini destekler niteliktedir?

Paralel bağlı devrelerde ana koldaki akım değeri, ampullere dağılan akımların toplamına eşittir. Seri bağlı devrelerde ampullerin uçlarının arasındaki potansiyel farklarının toplamı pilin geriliminden büyüktür. Eşit sayıda özdeş ampullerden oluşan devrelerde seri bağlı ampullerin parlaklığı paralel bağlı ampullere göre daha fazladır. Paralel bağlı devrelerde ampullerin uçları arasındaki potansiyel farkların toplamı pilin gerilimine eşittir.

Aşağıda özdeş ampul ve pillerle kurulan iki ayrı devre verilmiştir.

Buna göre devrelerle ilgili aşağıda verilen ifadelerden hangisi doğrudur?

II. devrede bulunan ampullerin parlaklığı I. devredeki ampullerin parlaklığından fazladır. Her iki devrede ana koldan geçen akım miktarları eşittir. I. devredeki ampullerin sahip olduğu gerilim miktarı II. devredeki ampullerin sahip olduğu gerilim miktarından fazladır. Kullanılan pilin tükenme süresi I. devrede daha kısadır.

Özdeş ampullerden oluşmuş şekildeki devre ile ilgili Ahmet, Tolga ve Kerem’in yaptıkları yorumlar aşağıdaki gibidir.

Buna göre, verilen öğrenci yorumlarından hangileri hatalıdır?

Ahmet ile Tolga Yalnız Kerem Tolga ile Kerem Ahmet ile Kerem
