Ünite Tekrar Testleri - 2

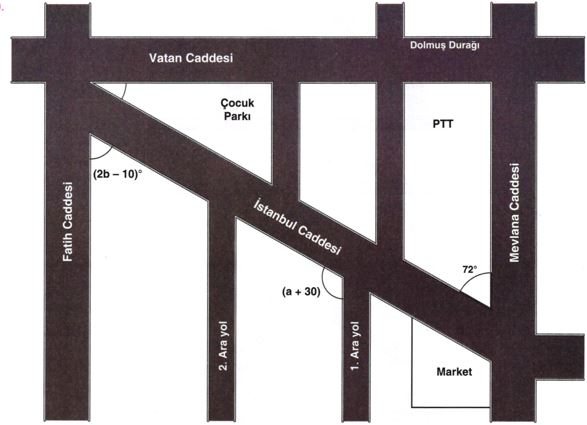

Yukarıdaki görselde bir yerleşim yerine ait kroki verilmiştir. Krokiye göre PTT binasının köşelerinden birinin açısı 72° dir.
İstanbul Caddesi ile 1. ara yol arasındaki açının ölçüsü (a + 30)°, İstanbul Caddesi ile Fatih Caddesi arasındaki açının ölçüsü (2b - 10)° dir.

Yukarıdaki Şekil - I de geometrik şeritler birbirlerine vidalar ile birleştirilmiştir ve 1. şerit sola, 2. şerit sağa doğru hareket ettirildiğinde 3. şerit Şekil - II deki konuma gelmektedir.

Aşağıdaki görselde eşit plastik parçalar uç noktalarından birleştirilerek aynı yöndeki kollar birbirine paralel olacak şekilde barikat oluşturulmuştur.

1. ayak ile kollardan birisinin arasındaki açı 40°, 2. ayak ile kollardan birisinin arasındaki açı 30° dir.

Aşağıda ayakları birbirine paralel olan bir resim masası
ile sırasının görseli verilmiştir.

Resim masanın üst kısmı ile sıranın oturma kısmı
zemine paraleldir.

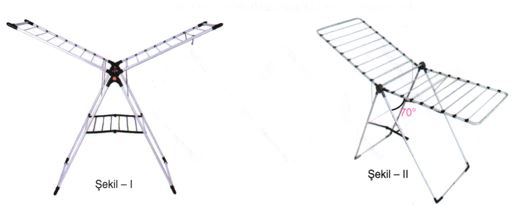

Yukarıdaki görselde kolları ve ayakları eşit uzunlukta olan çamaşır kurutma askılığının iki farklı görünümü verilmiştir.
Şekil - I de kurutmalığın kolları arasındaki açı ile ayakları arasındaki açılar birbirinin bütünleridir. Kurutmalığın iki ayak arasındaki açı sabit kalmak şartıyla kollardan biri zemine paralel hâle getirildiğinde kurutmalığın kolu ile ayağı arasındaki açı 70° olup, Şekil - II deki görünüm elde ediliyor.

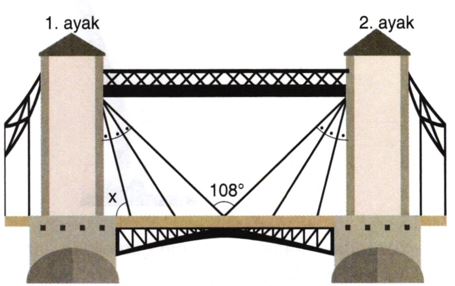

Yukarıdaki görselde verilen bir asma köprünün halatları
arasındaki açıların ölçüsü ile ayaklar ile halat
arasında kalan açının ölçüsü eşittir.

Yukarıdaki tangram parçaları ile oluşturulmuş görselde
kırmızı ve mor renkteki üçgenler bir paralelkenar
oluşturmuştur.

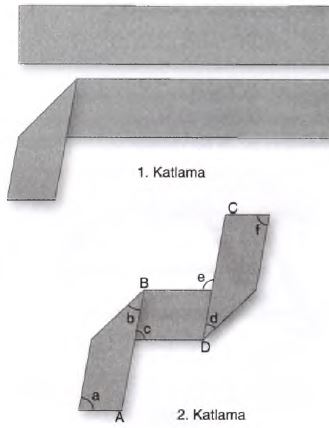

Yukarıdaki görselde, dikdörtgen şeklindeki bir kağıt
parçasının 1 . ve 2. katlama sonucunda oluşan görünümleri
verilmiştir.
