Alternatif Akım - 2

Kerem, radyosunda istediği radyo kanalını dinlemek için düğmelerini çeviriyordu. Kerem radyonun düğmeleri ile oynarken aslında radyonun içerisindeki bobin ve kondansatörlerin indüktansını ve kapasitansını değiştirerek aradığı frekansa uygun hâle getiriyordu.

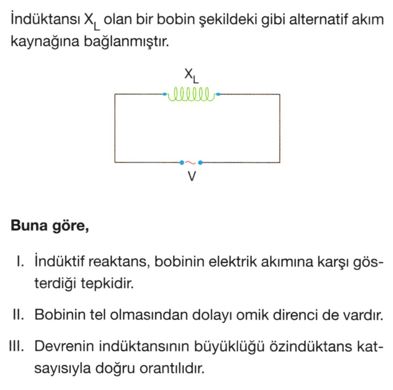

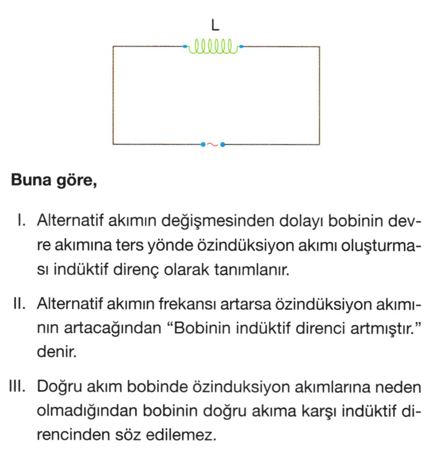

Bir bobine şekildeki gibi alternatif akım kaynağı bağlanırsa bobin bu akıma karşı bir direnç gösterir. Uygulanan alternatif akımın frekansı artarsa bobinin gösterdiği direnç de artar.

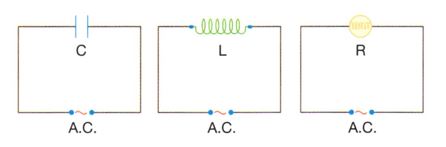

Kondansatör, bobin ve direnci R olan akkor flemanlı lambaya özdeş alternatif akım kaynakları ayrı ayrı şekildeki gibi bağlanıyor.

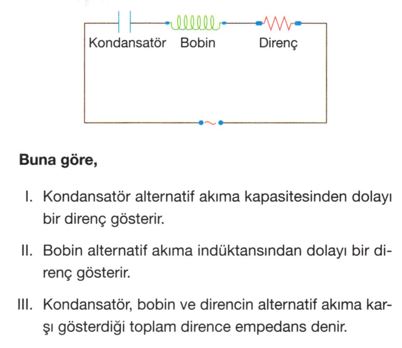

Seri bağlı kondansatör, bobin ve saf dirence alternatif akım kaynağı şekildeki gibi bağlanmıştır.

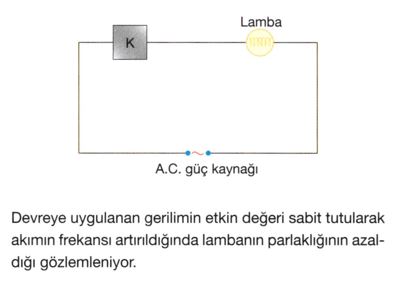

Alternatif akım güç kaynağı, bir ampul ve bilinmeyen K devre elemanı ile şekildeki elektrik devresi kuruluyor.
