Ampullerin Bağlanma Şekilleri - 2

Bilgi: Ampermetrenin iç direnci sıfır kabul edilirken voltmetrenin iç direnci yoktur.

Yukarıda verilen ampermetre ve voltmetreler devreye farklı şekillerde bağlanmıştır.

Buna göre;

I. Şekil II ve Şekil lll’de ampermetre ve voltmetre devreye doğru şekilde bağlanmıştır.
II. Şekil l’de ampermetre kısa devreye sebep olacağından ampul ışık vermez.
III. Şekil IV’de voltmetre devreye seri bağlandığı için devrenin gerilimi doğru ölçülemez,

Yukarıda verilen Kavram Haritasında yanlış cevaplanan her soru için kırmızı, doğru cevaplanan her soru için yeşil kart verilen bir etkinlikte Selen ikinci, Ahsen dördüncü, Murat beşinci ve Yusuf yedinci çıkıştan çıkarak etkinliği tamamlamıştır.

Aşağıda seri ve paralel bağlı iki devre verilmiştir.

Verilen devrelerle ilgili;

I. 1. devrede seri bağlı ampul sayısı arttırılırsa ampuller üzerinden geçen akım şiddeti ve ampul parlaklığı azalır.
II. 2. devreye paralel olarak bağlanacak yeni ampuller diğer ampullerin parlaklığında değişikliğe neden olmaz.
III. 1. ve 2. devrede elektrik akımının yönü pilin (+) kutbundan (-) kutbuna doğrudur,

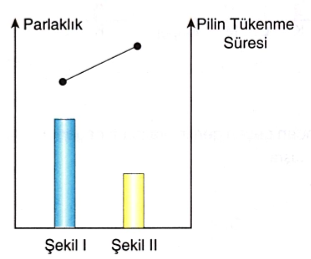

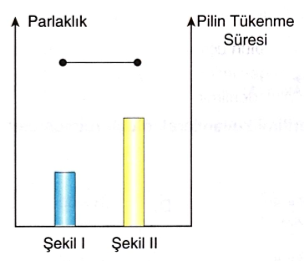

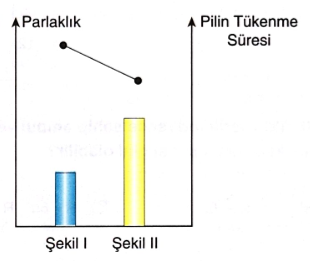

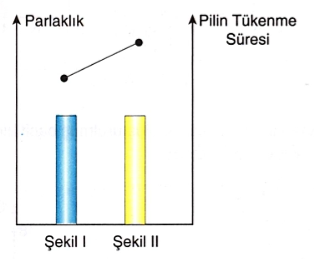

Bir grup öğrenci özdeş pil ve ampuller kullanarak yukarıdaki deney düzeneklerini kurmuşlardır. Ampul parlaklıklarını ve pilin tükenme sürelerini karşılaştırarak bazı grafikler çizmişlerdir.

Aşağıda bir ampul ile oluşturulmuş basit bir elektrik devresi üzerinden geçen gerilim ve akım değerlerini gösteren grafik verilmiştir.

Fen Bilimleri dersinde Fatih Öğretmen öğrencilerine aşağıdaki görseli göstermiştir.

Fatih Öğretmen öğrencilerinden tahtada göstermiş olduğu evde kullanılan ısıtma tesisatının elektrik devresine uyarlanmış hâlini çizmelerini istemektedir.

Bir araştırmacı hipotezini test etmek amacıyla özdeş piller, ampuller ve iletken kablolar kullanarak aşağıdaki deney düzeneklerini oluşturmuştur.

Fen bilimleri öğretmeni elektrik akımının yönünü sınıfta öğrencilerine anlatırken tahtaya su tesisatı (Şekil I) ve elektrik devresi (Şekil II) ile ilgili görselleri çizmiştir. Su tesisatı ile elektrik devresinin benzer özelliğe sahip olduğunu belirtip öğrencilerinden bu konu ile ilgili eşleştirme yapmalarını istemiştir.

Aşağıda bazı öğrencilerin yapmış olduğu değerlendirmeler verilmiştir.

Enis : Suyun hareket yönü ile elektronların hareket yönü aynıdır.
Berke : Suyun hareket yönü ile elektrik akımının yönü birbirine zıttır.
Murat : Elektrik devresinde elektron hareketini sağlayan pil iken su tesisatında bu görevi pompa yürütmektedir.

Aşağıdaki tabloda seri ve paralel bağlı devrelere ait özellikler verilmiştir.

Bilgi: Seri bağlı devrelerde her bir direncin gerilimi devrenin toplam geriliminden küçüktür. Bu devrelerde küçük direncin uçları arasındaki potansiyel fark küçük, büyük direncin uçları arasındaki fark ise büyük olur.

Yukarıda verilen seri bağlı devredeki dirençler arasındaki ilişki R₁ > R₂ olduğuna göre;

I. Gerilimler arasındaki ilişki V₁ > V₂’dir.
II. V₁ gerilimi pilin geriliminden küçüktür.
III. İ₂ akım değeri İ₂, akım değerinden küçüktür,
