İki Boyutta Hareket - 3

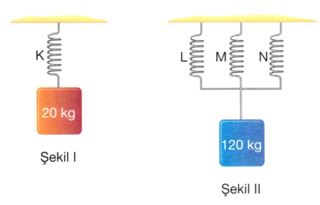

Özdeş yaylarla kurulmuş düzeneklerde Şekil l’deki yay denge konumundan 200 cm ayrılarak dengede durmaktadır.

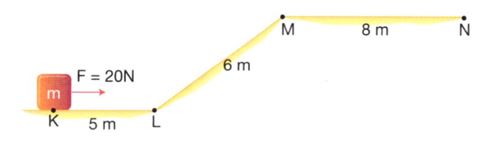

m kütleli bir cisim K noktasından N noktasına kadar 20 N’luk kuvvetle çekiliyor.

Yer çekiminin olmadığı ortamda bir cisim;

I. eğik atış,
II. yatay atış,
III. yukarıdan aşağı düşey atış hareketi,
IV. serbest düşmey

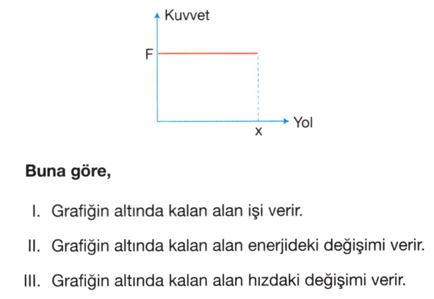

Şekilde sürtünmesiz bir yolda hareket etmekte olan cismin kuvvet-yol grafiği verilmiştir.

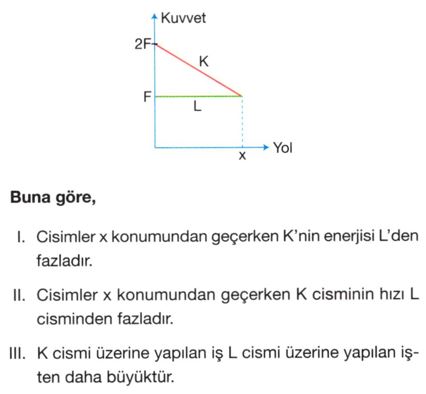

Sürtünmesiz düz bir yolda durmakta olan K ve L araçlarına t = 0 anında şekildeki kuvvetler uygulanarak x kadar yol aldırılıyor.

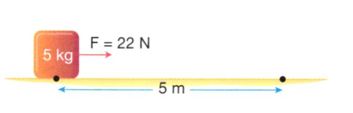

Sürtünme katsayısı 0,1 olan düzlem üzerinde 22N’luk kuvvetle 5 m çekilen cisim için,

I. Kuvvetin yaptığı iş 110 J ’dur.
II. Sürtünme kuvvetinin yaptığı iş 25 J ’dur.
III. Cisim üzerine yapılan net iş 85’dir.

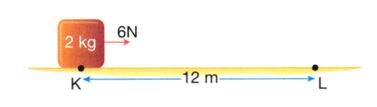

Şekildeki sürtünmesiz yolun K noktasında durmakta olan cisme 6N’luk kuvvet K noktasından L noktasına kadar uygulanıyor.

Şekilde bir yayın uzama miktarının kuvvete göre nasıl değiştiğini gösteren grafik verilmiştir.

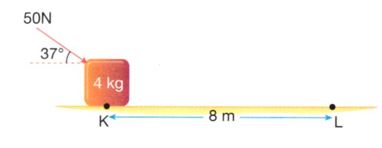

Sürtünme katsayısının 0,1 olduğu yatay düzlemdeki cisme şekildeki gibi 50 N’luk kuvvet uygulanarak K noktasından L noktasına getiriliyor.

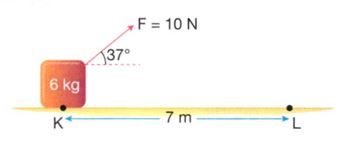

Şekildeki gibi sürtünmesiz düzlem üzerinde durmakta olan cisme 10N’luk kuvvet 7 m boyunca uygulanıyor.

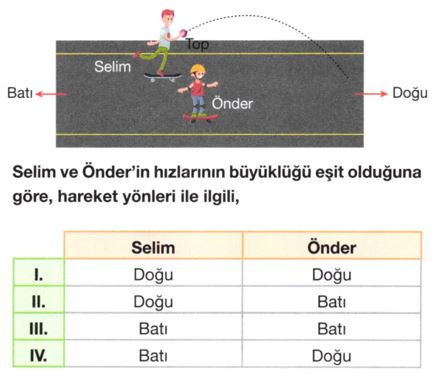

Aynı doğrusal yolda kaykayı üzerinde, hareket hâlinde olan iki arkadaştan Selim, elindeki pinpon topunu düşey yukarı yönde atıyor. Selim’i izleyen Önder topun takip ettiği yörüngeyi şekildeki gibi görüyor.

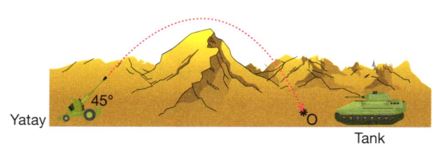

Namlusu yatayla 45°lik açı yapan havan topu ile atış yapan topçu atış istikametindeki dağın arkasında hedef aldığı tankın bir miktar önündeki O noktasına isabet ettiriyor.

Hava sürtünmelerinin önemsenmediği eşit bölmelendirilmiş ortamda şekildeki hız vektörleriyle atılan cisimlerle ilgili,

I. Uçuş süreleri eşittir.
II. Menzilleri eşittir.
III. Çıkabilecekleri maksimum yükseklikleri eşittir,

Hava direncinin önemsiz olduğu ortamda 102 m uzaktaki K noktası hedef alınarak atış yapıldığında mermi L noktasına saplanıyor.
